屋面沥青瓦做法图集(最全沥青瓦施工攻略)

发布时间:2022/12/14 15:28:55 点击数: 3462次

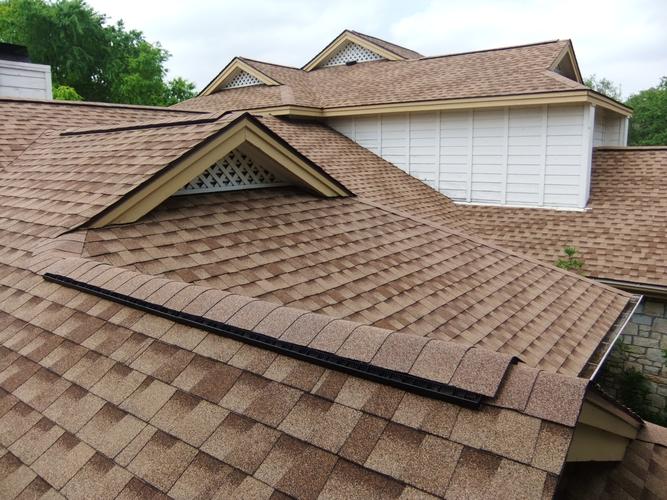

沥青瓦的屋面脊瓦样式有哪些?

    标准单层沥青瓦作为沥青瓦屋面脊瓦比较常见,也是出现比较多,使用比较频繁的脊瓦种类,如果使用的是马赛克的主瓦片,那么就使用马赛克的脊瓦相对更为好点,如果是标准单层沥青瓦或者是标准双层的,那么使用标准单层沥青瓦脊瓦就更为合适点。

    沥青瓦脊瓦制作的时候,需要用美工刀将标准单层瓦裁剪成大小相等的三片,瓦片铺装掩盖部位需要做等腰梯形的切割,用以保证在铺装的时候能被上层的瓦片覆盖住,如果露出来,会导致脊瓦整体不整洁现象。

    沥青瓦脊瓦颜色一共有十二种,分别是海洋蓝、晚霞红、中国红、浓荫绿、水墨灰、乌碳灰、沙漠金、枣褐红、淡茶褐、秋叶棕、枯树棕以及枯藤褐。根据主体瓦片选择的颜色,选择颜色一样的单层瓦作为脊瓦,脊瓦做完之后需要将脊瓦起始位置裁剪圆润,使得其能够和主体瓦片互为一体,相得益彰!


沥青瓦的优缺点方面介绍

    沥青瓦优点方面:第一,造型多样,适用范围广。第二,隔热、保温。第三,屋顶承重轻,安全可靠。第四,施工简便,综合成本低。第五,经久耐用,无破碎之忧。第六,色彩丰富,美观环保,第七,防水,耐腐蚀,第八,抗风,防尘自洁。

    沥青瓦缺点方面:第一,沥青瓦易老化。到2009年2月为止,在美国,沥青瓦寿命一般也只有十几年。第二,沥青瓦采用粘结加钉子的铺盖方法。在木板屋面上粘结沥青瓦再辅以钉子尚能承受一定的风力,但在现浇混凝土屋面上由于钉钉困难主要依靠粘结,往往粘结不牢或胶水失效,一遇较大的风力,就会被吹落。第三,沥青瓦阻燃性差。 但是要对沥青瓦产品进行区分常常很难

关于沥青瓦常见问题及应对措施

防风措施

    沥青瓦一般在二三层高的房子、屋面坡度45°以下的屋顶被风吹落相对较少。常见被风吹落的大多数在五六层以上的高层、屋面坡度大于45°的朝西北或东北方向屋面靠近屋脊一米内和周边檐口处比较多见。其原因有几方面:

    (1)、对施工季节比较敏感。沥青瓦的固定方法目前还是以钉胶双道固定为主的,在冬季施工时,特别是单层沥青瓦因其厚度薄、重量轻、耐撕性弱,沥青瓦上的自粘胶几乎没发生其作用的情况下,全靠钉子固定,若被大风吹起之处难免出现外露部分瓦片掉落的现象。在北方安装的沥青瓦最怕的是三四月份的沙尘大风,在自粘胶还没发生作用(气温低不发粘)的情况下,如果第一次被沙尘吹进瓦片内把自粘胶弄脏后,黏贴性就会大大降低,再经过多次频繁被风吹起后,造成瓦片被风吹破后掉落。在南方沥青瓦安装时最怕的是冬天的西北风,如果安装后自粘胶没有发生作用,很容易把瓦片吹破掉落现象。在沿海地区安装沥青瓦时遇到台风天气,如果胶还没有粘牢也会被吹落瓦片。


    (2)、持钉层(砼基层)的质量不达标。据现场发现情况,有水泥砂浆其标号低(有些受冻屋面),也有保温板上层的持钉层厚度严重不足,浇捣不实,大面积开裂,边沿口起壳等原因钉子钉不牢,如人在瓦上一走动,钉就会松动,遇到大风就会出现连钉一起被卷起或掉落现象。

    (3)、安装人员不按规范施工。据现场检查发现,安装人员漏钉、少钉或错钉钉子而造成掉瓦;有钉子没敲平,钉帽把自粘胶与瓦隔开导致自粘胶没有发生作用,被风吹落。

    (4)、产品本身质量偏差。如自粘胶的粘度,厚度,宽度不足;瓦片的厚度,重量不够等也会造成掉落。

    (5)、木基层刚度差。由于木基层屋面刚度较差,遇大风吹过极会抖动,钉子被拉起及自粘胶脱开致瓦片掉落。

沥青瓦屋面工程要避免被风吹落,各有关人员都要协同做好工作:

    (1)首先是建筑设计师、业主工程负责人、沥青瓦安装人、工程质量监理人、沥青瓦生产供应商对沥青瓦性能要高度认识与了解,严格按照《坡屋面建筑构造》图集、《坡屋面工程技术规范》的相关规定进行设计、施工、监督。

    (2)业主安排沥青瓦安装要尽量避开寒冷与大风天气(白天气温在10℃以下或风力在五级以上时,不宜安装),以防自粘胶不发粘或被污染。

    (3)安装前对基层质量进行检查,如不达标要认真整改,确保持钉层的质量。

    (4)安装人员严格控制安装质量,对沥青瓦自粘胶保护膜不漏撕,不污染,铺贴沥青瓦要整齐、平整,不漏钉、不少钉,钉子要敲平瓦面。确保自粘胶及时发粘,并至粘贴牢固。

    (5)沥青瓦生产厂家应严格按标准要求生产,不使用劣质原材料,不同地区不同季节产品性能作相应调整,确保产品质量符合标准与适应使用地区气候条件。


防漏水措施

    (1)沥青瓦在木基层漏水现象。如果木板之间板缝偏大,高低不平,钉帽外露或钉眼搭盖尺寸不够,沥青瓦纵横方向搭接不足等原因,遇大风雨时积水返流导致漏水。

应对措施:应保证木板缝小于0.5厘米内。以防板缝过大沥青瓦经夏天高温暴晒凹下出现漏水;且严格控制木板面平整度,防止积水倒灌现象。

    (2)在混凝土现浇屋面漏水现象。一般在节点处,如露天管道周边;凸出屋面的构造交界处;平屋面与斜屋面交界处等密封没处理好,排水不畅,遇长时间下雨就会出现渗水。

应对措施:先在防水薄弱部位(管道边、节点、返水等处)按规范多道加强防水密封处理,瓦片之间搭接要符合国标规定要求。在多雨或经常暴雨地区要调整瓦片防水搭接长度,避免大风大雨时返水现象,保证沥青瓦屋面排水畅通,防止长时间积水导致屋面渗水。

沥青瓦表面褪色、变色、掉色现象与应对措施

    早几年沥青瓦用彩砂质量不稳定,沥青混合料配比不合理等原因,至今都出现严重褪色、变色、掉色、落砂等现象。应对措施:彩砂生产企业应严格保证原砂质量,控制含尘量,精选矿砂强度,严格按彩砂标准进行生产。沥青瓦生产企业应控制表面彩砂,嵌入度,确保少掉砂,进一步改进提高沥青混合物的粘结强度,做到尽量不落砂。

玻纤瓦、沥青瓦、油毡瓦是同一种瓦吗

    玻纤瓦也叫油毡瓦或沥青瓦,顾名思义,玻纤瓦是由改性沥青、玻璃纤维、彩色陶粒、自粘胶条组成。其瓦特点为轻,每平方米在10kg左右,且其材质为改性沥青,只要安装方法得当,防水性能可达到较好效果,特别适合平改坡项目或木结构房子;由于玻纤瓦施工简便,只要配套的胶和钉固定即可,施工损耗基本可以忽略不算,所以也增强了其市场竞争力,可为开发商节约工程造价。玻纤瓦颜色多样性,安装在屋面后其美观效果特别强,现我国主要在江浙一点相对流行使用玻纤瓦。

    玻纤胎沥青瓦以玻纤胎为胎基,但是一些生产厂家投机取巧,以次充好偷工减料,使用聚酯胎或复合胎冒充,它们对于其它可能是很好的原材料,但是并不适合建材使用。近期沥青瓦发展迅速,一些生产厂家投机取巧,以次充好偷工减料,对消费者造成巨大伤害。原材料的质量是决定产品质量的关键。下面从沥青瓦的胎基分析一下应该如何选择。胎基主要分为玻纤胎、聚酯胎、复合胎三种,如何选择具有高质量的玻纤胎沥青瓦,也就是人们常说的沥青瓦。

    沥青瓦样式新颖,无论在传统建筑还是现代建筑,都比较适用,其屋面效果非常独特,不规则、错列搭接的外形,使建筑屋面添加了多种颜色和无限动感,虽属于单层瓦,但能表现出双层的独特效果,同样其背面采用全被胶,增强了产品的使用寿命和抗风揭能力。歌德型瓦以突破常规的设计理念,实现无穷变幻的完美造型,错落搭接的瓦型增强了屋面层次的颜色和动感,瓦与瓦之间参差交错,格调高雅,弹拔出强烈的立体感和视觉冲击效果,让您的生活充满个性的艺术美感。


沥青瓦的施工攻略


    1、为了确保产品铺设整齐,符合要求,在铺设前应在被铺层上弹线,垂直方向的中心线与到脊垂直,幷处于屋面中心,垂直方向的每一条线之间的距离,三垂片型为167mm,四垂片型为125mm。每一条水平线要弹在距离檐口333mm处,其他水平弹线之间的间隔为142mm,在实际施工时,可作少量调整,但间距不能大于142mm,每一张沥青瓦顶部要同所弹的水平线吻合。

    2、在每一层沥青瓦铺设前,先要铺设初始层(檐口处应设置檐口滴板)。初始层瓦由沥青瓦去掉瓦裙切割而成,初始层沿屋面的坡底处直接铺设,有粘胶的一面朝上,幷偏向檐口处,与屋面解除的面涂抹沥青胶,幷用屋面钉固定在屋面上。

    3、在屋面山墙,女儿墙及突出屋面的烟筒等形成的阴角处,在铺钉沥青瓦前,需在阴角两侧铺设防水卷材,其宽度为每侧不小于250mm,山墙泛水彩色沥青油毡瓦收头处,采用金属压条钉固定,压条上口采用密封材料封口。


    4、檐沟防水应首先在檐沟处铺垫一层宽度为800mm以上的改性沥青防水卷材,在此基础上再铺设沥青瓦。

    5、对于屋面与垂直墙的交接,也可采用踏步泛水,在两面交接处先装边长为200mm×200mm弯折成直角的金属泛水,100mm搭接在屋面沥青瓦初始层上幷固定,另外100mm铺贴到墙面,然后外铺第一层沥青瓦,正好将其屋面部分全部覆盖,接着再铺第二层金属泛水及第二层沥青瓦,以此类推,在垂直墙面上再用长200mm,500mm宽的一边伸入墙体并用沥青胶或水泥砂浆密封。

    6、沥青瓦屋面施工应在5℃以上为宜,4级风以上时以及雨雪天不得施工,施工人员在施工时应穿胶底鞋,尽量避免直接踩踏沥青瓦,必要时,可临时铺垫保护层,以免玷污或踩坏已铺好的瓦面。
