图纸内容

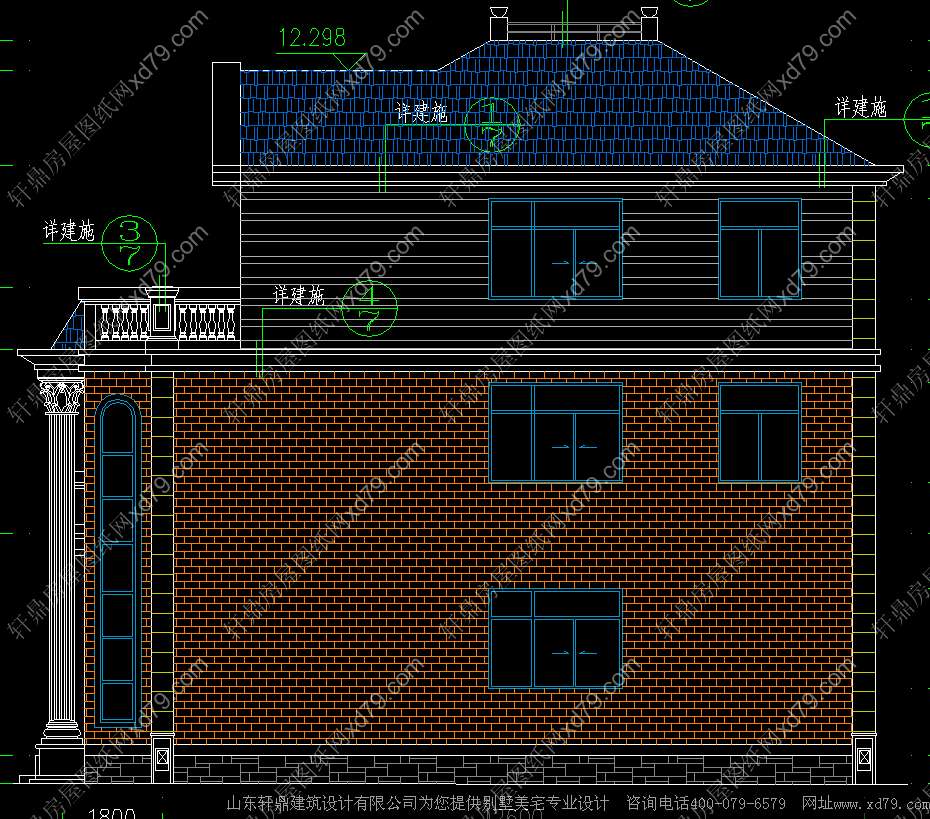

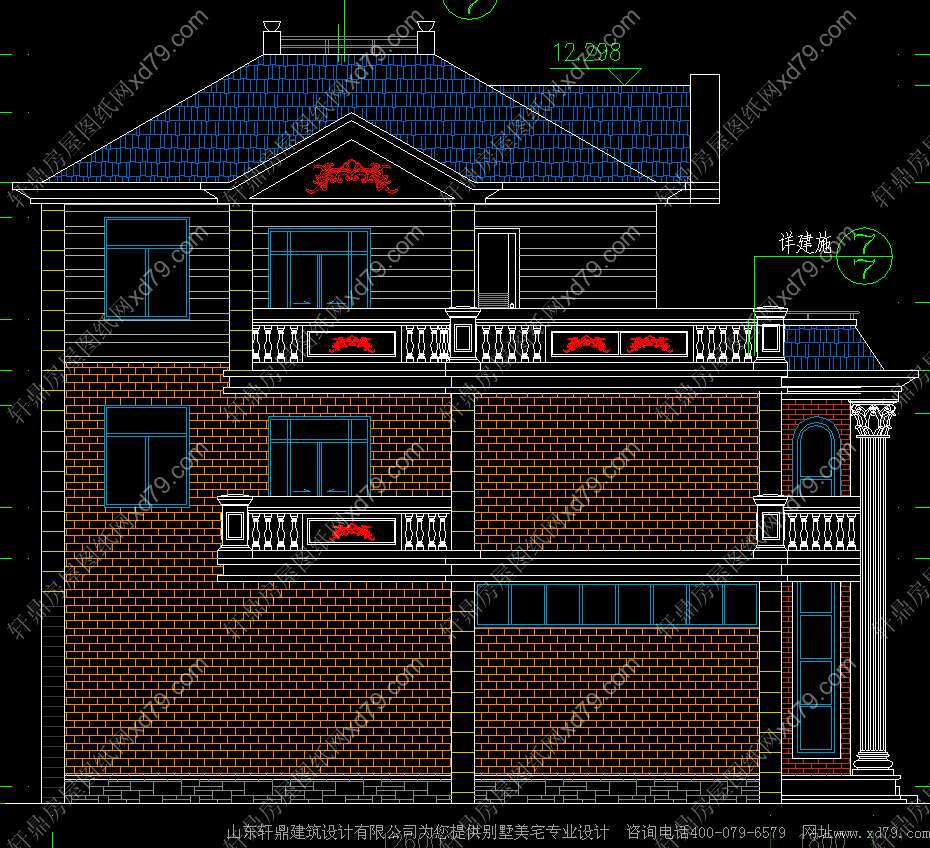

建 筑 图：	建筑总说明、门窗明细表、首层平面图、二层平面图、三层平面图、屋顶平面图、前立面图、背立面图、右立面图、左立面图、1-1剖面图、楼梯详图、窗1、窗2详图、节点详图1、节点详图2、节点详图3
结 构 图：	结构设计总说明1、结构设计总说明2、基础平面布置图、基础配筋详图、基础顶~二层柱配筋图、二~三层柱配筋图、三~屋顶层柱配筋图、二层梁平法施工图、三层梁平法施工图、屋面层梁平法施工图、二层板配筋图、三层板配筋图、屋面层板配筋图、圆弧楼梯配筋图、楼梯立面大样、结点配筋详图
给排水图：	给排水设计说明、给排系统图、首层给排水平面图、二层给排水平面图、三层给排水平面图
电 气 图：	电气设计说明、配电箱/弱电系统图/设备材料表、首层照明平面图、二层照明平面图、三层照明平面图、首层插座平面图、二层插座平面图、三层插座平面图、首层弱电插座平面图、二层弱电插座平面图、三层弱电插座平面图、屋顶防雷平面图
设计功能
一 层：	门廊、入口玄关、客厅、餐厅、厨房、卧室、卫生间、旋转楼梯。设计亮点：南北通透流线合理
二 层：	主卧带书房独立卫生间及阳台、次卧、公共卫生间、客厅、楼梯间。设计亮点;卧室空间大，舒适性高
三 层：	三个卧室，其中一个为主卧带独立卫生间及阳台。设计亮点：三层空间利用率高，主要房间能通过大玻璃门透光性好

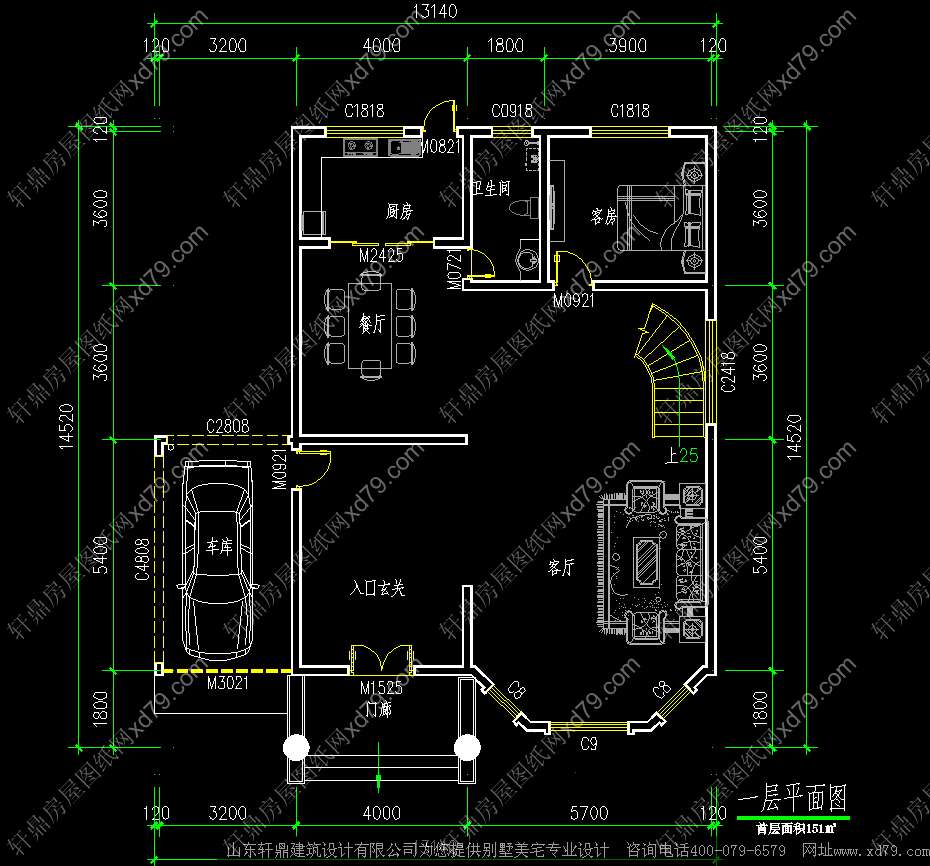

一层房屋平面图

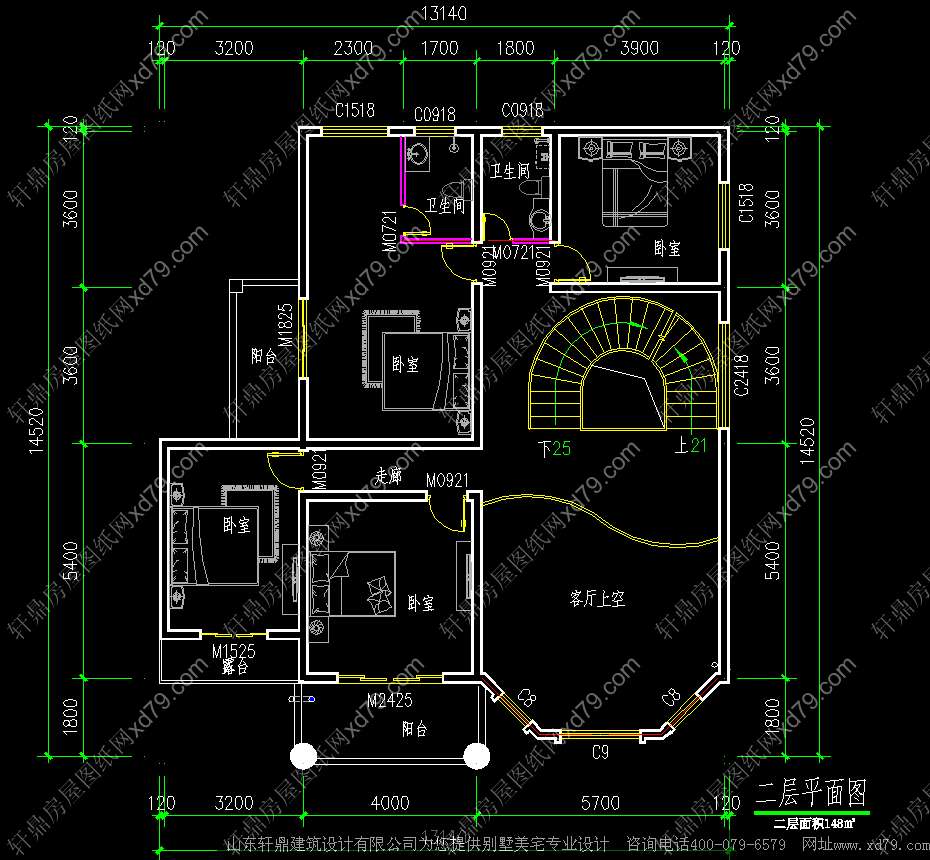

二层房屋平面图

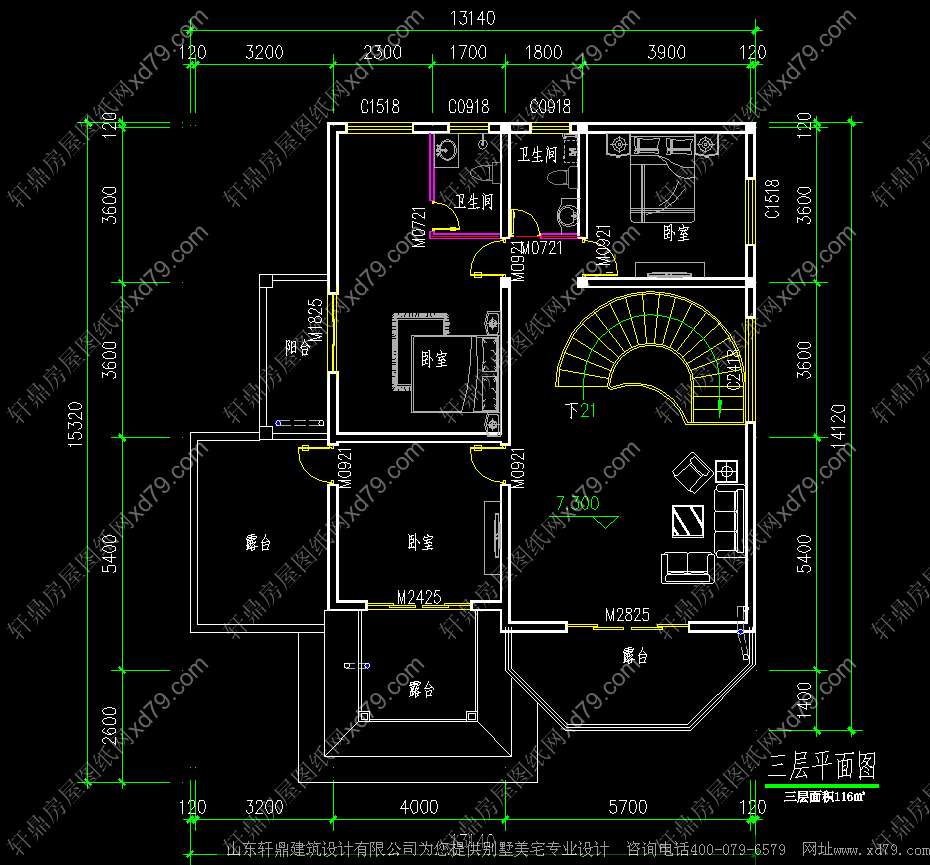

三层房屋平面图



方法一：您可以联系我们的客服人员订购，客服电话0536-3385581，微信（手机同号）13963655595，QQ：38091518

方法二：您只需“立即订购”提交您的订购信息，我们收到您的订单后会第一时间联系您的。

本站图纸如果用于建造房屋，为保证建造安全、图纸和实际地质情况相吻合，以及各地施工做法及水平的差异，避免因为直接使用图纸造成的材料浪费或者返工，图纸务必请专业人士验证后，再进行使用！
很多网站以光盘的形式出售图纸，宣称有6000多套甚至更多，请您务必慎重考虑，那些光盘里面大部分只有效果图而没有施工图，有CAD图纸的设计内容也是不完整的，只是方案图而不是施工图，缺少了节点图、结构配筋图、水电图等等，如果您对建筑行业不了解，等收到光盘并付款后发现里面的图纸不完整就于事无补了。选择齐全的施工图纸才能用于建房。
