图纸为A3施工激光蓝图+ A4高清效果图照片，不提供电子版，本套成品模板图纸已经完善，不做任何修改，如需定制修改设计请点击定制设计。

图纸介绍：

湖南长沙周总22*11三层双拼农村自建房设计图案例。周总和兄弟一起建双拼自建房，两兄弟从小感情就好，建房子，也不分开。占地面积较大，内部布局完善，每家每户每层都带有厨房设计。布局上形成宽敞舒适的空间。外观是经典欧式风格，整体高度符合农村建房政策。浅灰色的外墙搭配上红色屋顶，最经典的款式设计，四个立面多开窗设计，增强空气流通和采光程度。散发独特的魅力以及家的温馨。图纸齐全，请朋友放心购买。

设计功能：

☑ 占地尺寸：22.24*11.24米

☑ 占地面积：249.98㎡

☑建筑面积：766.10㎡

☑ 建筑结构：砖混结构

☑ 造价估算：77-85万

☑ 一层建筑面积（包含外墙）：249.98㎡

注：占地面积为一层建筑面积（平面图有标注）+外部台阶或连廊的面积，面宽为东西两墙（包括墙体厚度） 的距离，进深为后墙到门楼柱子前端的距离。

施工参数：
建筑层数：地上3层，建筑总高度（到屋脊高度）13.342米，建筑面积766.10平方米。
结构体系：砖混结构，抗震设防烈度七度，屋面为现浇混凝土屋面。
楼层层高：一层层高3.6米，二层层高3.2米，三层层高3.2米。

后期效果图：

俯视效果图：

侧面效果图:

背面效果图:

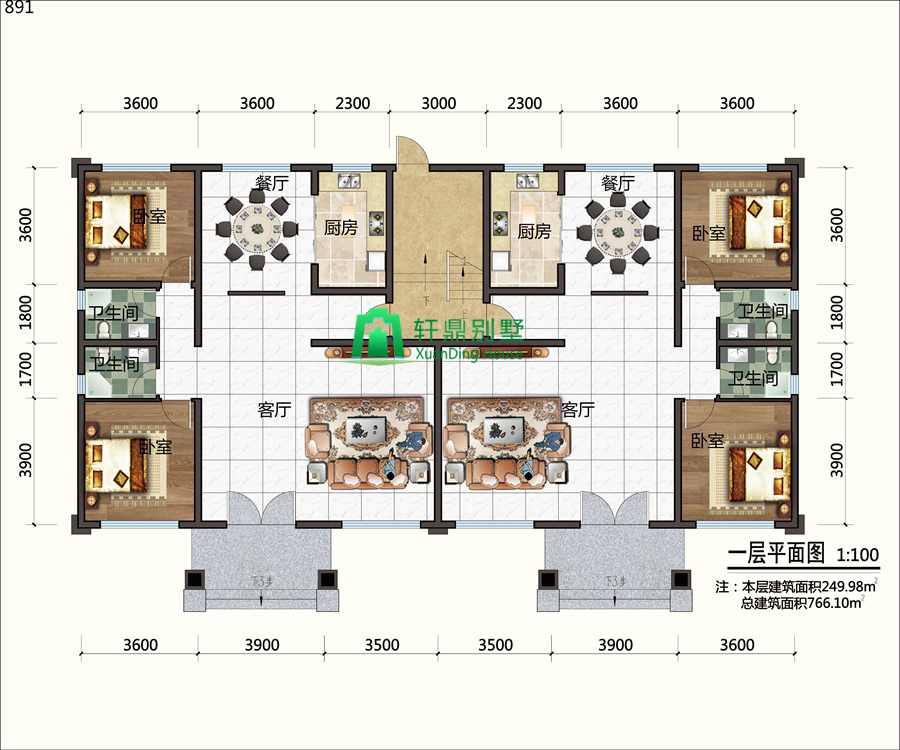

一层平面图：每户客厅，厨房，餐厅，卧室，卫生间。一层主要是老人生活的空间，带有长辈房以及一间客卧。平时家里有亲友留宿。楼梯是两家共用，各开一扇门 互不打扰。

二层平面图：每户客厅，厨房，餐厅，卧室，卫生间，阳台。与一楼布局类似。三室一厅一厨一卫。形成舒适的空间布局。

三层平面图：每户客厅，厨房，餐厅，卧室，卫生间，阳台。与二楼布局相同。独立入户，保证了每家的隐私，每层的独立厨房设计，各自开火，保证小家庭的隐私性。

正立面图：

背立面图：

左立面图：

右立面图：
