图纸为A3施工激光蓝图+ A4高清效果图照片，不提供电子版，本套成品模板图纸已经完善，不做任何修改，如需定制修改设计请点击定制设计。

图纸介绍：

海南三亚崔总占地220三层双拼自建房设计。此款设计是崔总和弟弟的房屋外观效果图。对称的外观设计，掺许了一些田园元素设计。让整栋房屋更具有设计感。颜色搭配较为丰富。一楼深褐色真石漆+二三楼褐色真石漆，相接而成，层次感强。红色的琉璃瓦再此处就是非常的亮眼了。内部带有堂屋设计，符合农村自建房风俗。门厅处设有入户的台阶，为归家打造满满的仪式感。布局完善，非常适合两家人居住！

设计功能：

☑ 占地尺寸：17.04*14.34米

☑ 占地面积：220.01㎡

☑建筑面积：601.46㎡

☑ 建筑结构：砖混结构

☑ 造价估算：61-65万

☑ 一层建筑面积（包含外墙）：220.01㎡

注：占地面积为一层建筑面积（平面图有标注）+外部台阶或连廊的面积，面宽为东西两墙（包括墙体厚度） 的距离，进深为后墙到门楼柱子前端的距离。

施工参数：
建筑层数：地上3层，建筑总高度（到屋脊高度）：12.400米，建筑面积601.46平方米。
结构体系：砖混结构，抗震设防烈度七度，屋面为现浇混凝土屋面。
楼层层高：一层层高3.6米，二层层高3.2米，三层层高3.2米。

后期效果图：

俯视效果图：

背面效果图：

一层平面图： 堂屋，每户：客厅，餐厅，厨房，卫生间，卧室。带有堂屋设计，符合农村风俗。一层的是基本的局部设计，一间卧室，适合长辈居住，免去爬楼梯的烦恼。

二层平面图： 每户客厅，卧室，卫生间，书房，阳台。每家两间卧室，一间书房，书房后期卧室不够用，可改为儿童房。客厅与阳台相连，尽显村光美景。

三层平面图：每户卧室，书房，卫生间，阳台，露台。与二楼设计基本相同，将客厅位置换成了大露台。让家人的娱乐空间更加的宽敞。

正立面图：

背立面图：

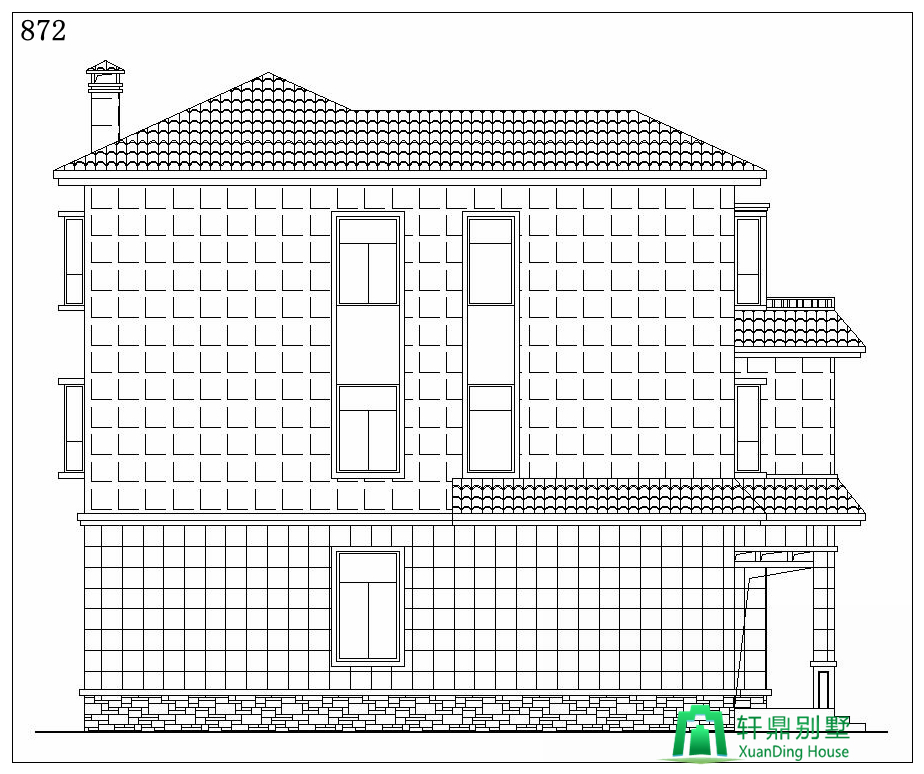

左立面图：

右立面图：
