图纸为A3施工激光蓝图+ A4高清效果图照片，不提供电子版，本套成品模板图纸已经完善，不做任何修改，如需定制修改设计请点击定制设计。

图纸介绍：

安徽黄总26.1*19.3米徽派三层带地下室自建房设计图。黄总老家的宅基地面积比较大，想建一栋具有特色的徽派建筑。家中兄弟姐妹人口也较多，希望每间卧室都能配有卫生间以及衣帽间。让家人们有一个舒适的居住环境。通过朋友的介绍联系到我们轩鼎，在表达了自己的建房需求后，设计师展开全套施工图的设计。白墙是主体的设计色彩，底部浅灰色文化石，整亮眼。地下室用于家庭娱乐，一到三楼用于居住。围栏的设计，不影响整体外观美观的同时，又为家人提供了宽敞的互动平台。图纸齐全，家人们放心购买。

设计功能：

☑ 占地尺寸：26.1*19.3米

☑ 占地面积：294.2㎡

☑建筑面积：970.29㎡

☑ 建筑结构：框架结构

☑ 造价估算：115-122万

注：占地面积为一层建筑面积（平面图有标注）+外部台阶或连廊的面积，面宽为东西两墙（包括墙体厚度） 的距离，进深为后墙到门楼柱子前端的距离。

施工参数：
建筑层数：地下一层,地上3层，建筑总高度（到屋脊高度）12.385米，建筑面积970.29平方米。
结构体系：框架结构，抗震设防烈度七度，屋面为现浇混凝土屋面。
楼层层高：一层层高3.75米，二层层高3.3米.三层层高3.2米。

后期效果图：

地下平室面图:地下室主要以娱乐活动为主，灵活运用。

一层平面图： 外廊，观景平台，客厅，餐厅，厨房，卧室，卫生间。200多平的建筑面积，内部设计也是丰富。共有两间卧室，每间卧室带有衣帽间和卫生间。宽敞的观景平台，摆放几张桌椅，和朋友喝欣赏乡村自然风光，真是极好的。厨房单独空间，避免了油烟的对室内的污染。

二层平面图： 卧室，卫生间，化妆间，露台。本层共有三间卧室，每间卧室带有独立的卫生间和化妆间设计，方便日常的居住生活。两个露台设计，组织个家庭聚餐，吹着晚风，简直太幸福了。

三层平面图：卧室，卫生间，化妆间，露台。同样三间卧室+两个露台设计。满足一家人的居住需求。也可留出客卧或者改为其他用途。

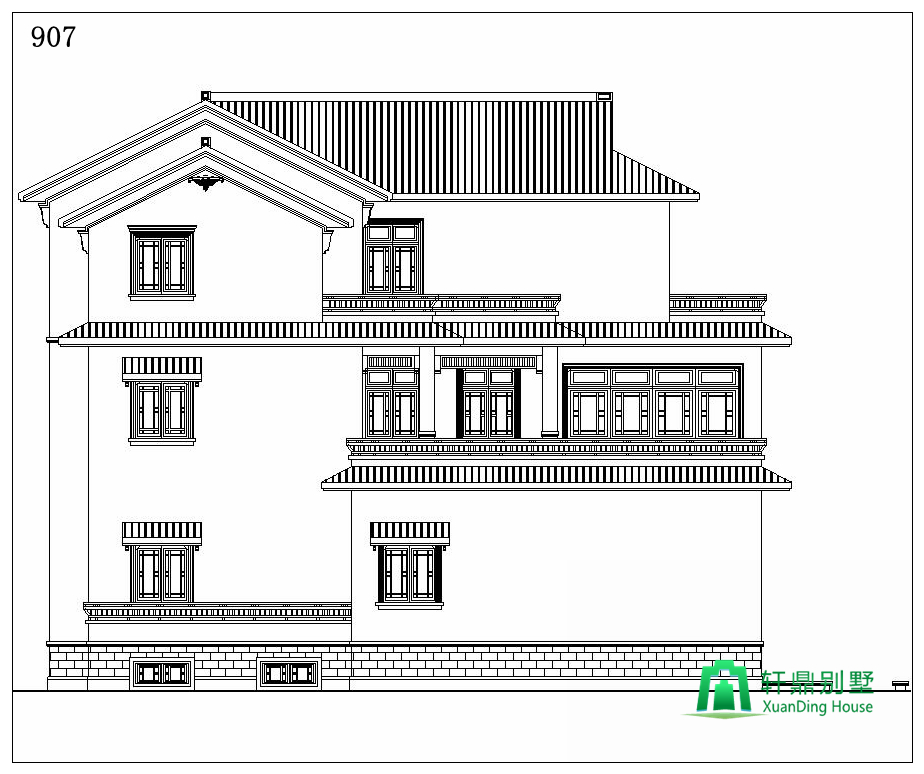

正立面图：

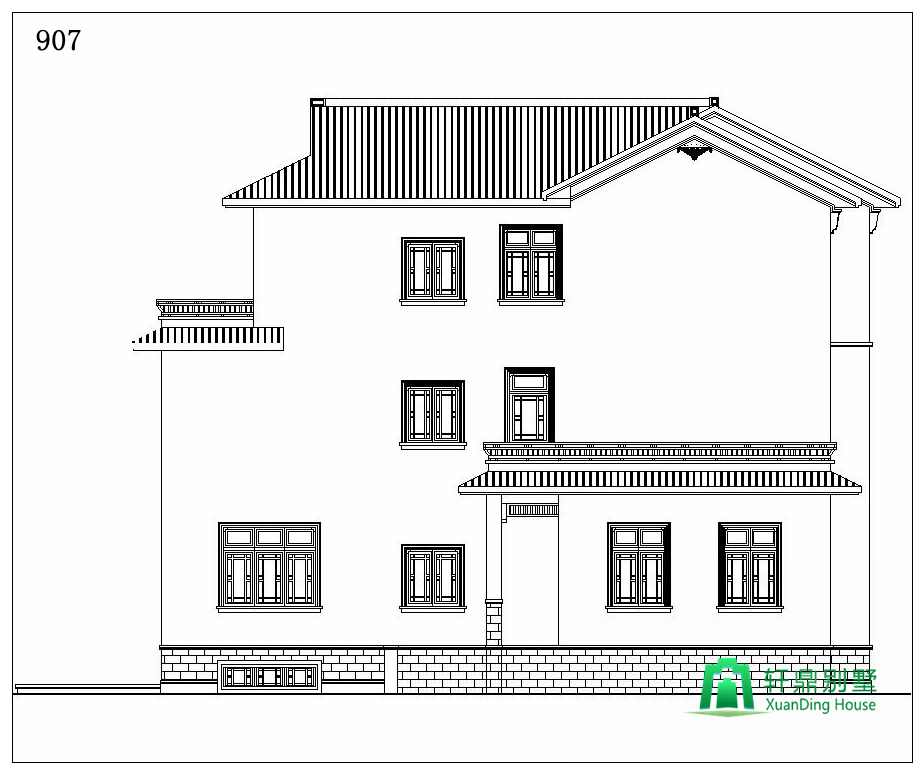

背立面图：

左立面图：

右立面图：
