图纸为A3施工激光蓝图+ A4高清效果图照片,不提供电子版,本套成品模板图纸已经完善,不做任何修改,如需定制修改设计请点击定制设计。
图纸介绍:
安徽安庆曹总10.4*12米三层平顶设计案例。曹总的宅基地面积不到130平,不留院子,这款非常适合建在农村。整体以简约设计为主,没有复杂的元素。越简单的设计越显高级感。别墅外立面以耐看的米白色为主,搭配灰色窗套进行装饰设计,围栏采用玻璃设计,通透感强,安全性也提高 。小编非常喜欢曹总的这款设计稿。正在准备建房的业主朋友喜欢的不容错过哦!
设计功能:
☑ 占地尺寸:10.4*12米
☑ 占地面积:125.68㎡
☑建筑面积:338㎡
☑ 建筑结构:砖混结构
☑ 造价估算:34-40万
☑ 一层建筑面积(包含外墙):125.68㎡
注:占地面积为一层建筑面积(平面图有标注)+外部台阶或连廊的面积,面宽为东西两墙(包括墙体厚度) 的距离,进深为后墙到门楼柱子前端的距离。
施工参数:
建筑层数:地上3层,建筑总高度(到屋脊高度)11.140米,建筑面积338平方米。
结构体系:砖混结构,抗震设防烈度七度,屋面为现浇混凝土屋面。
楼层层高:一层层高3.8米,二层层高3.6米,三层层高3.3米。
后期效果图:
俯视效果图:
侧面效果图:
背面效果图:

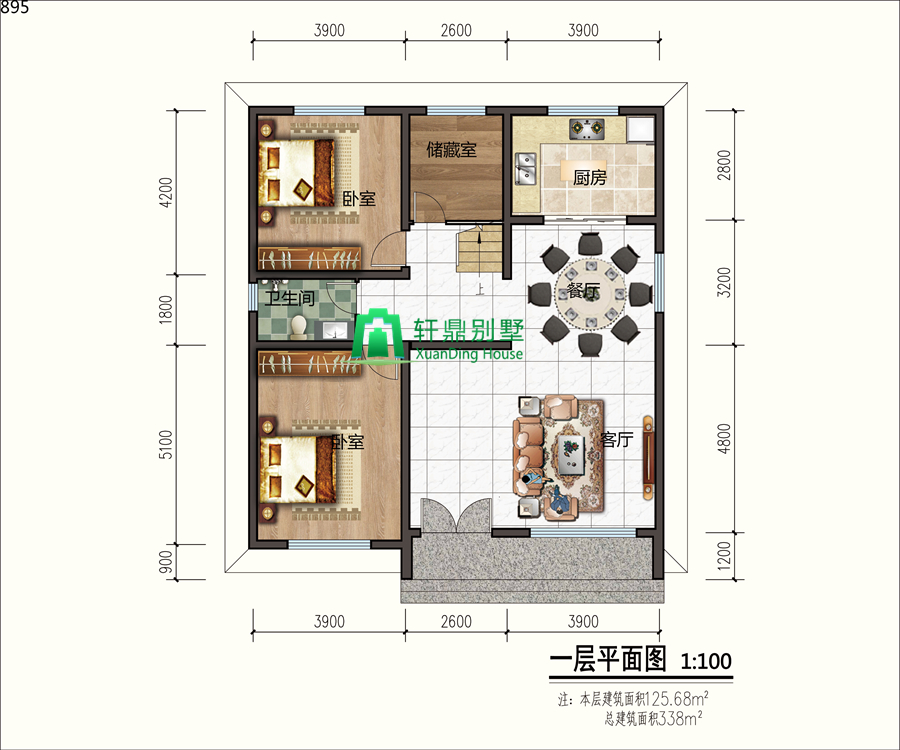

一层平面图: 客厅,餐厅,厨房,卧室,储藏室,卫生间。进门可做堂屋,右侧是客厅设计。餐厅与厨房相连,更好的用餐体验。两间卧室与一间卫生间紧挨,方便家人的日常生活。贴心的储藏室设计,杂物也有了归纳。
二层平面图:客厅,卧室,卫生间,阳台。带有休息客厅,家人闲暇之余,聚在一起。共有三间卧室,主次分明。
三层平面图: 卧室,卫生间,活动娱乐室,露台。三楼为两间客卧,也可做储藏室等。娱乐活动室可灵活运用空间。宽敞的露台设计,便于日常的晾晒。
正立面图:

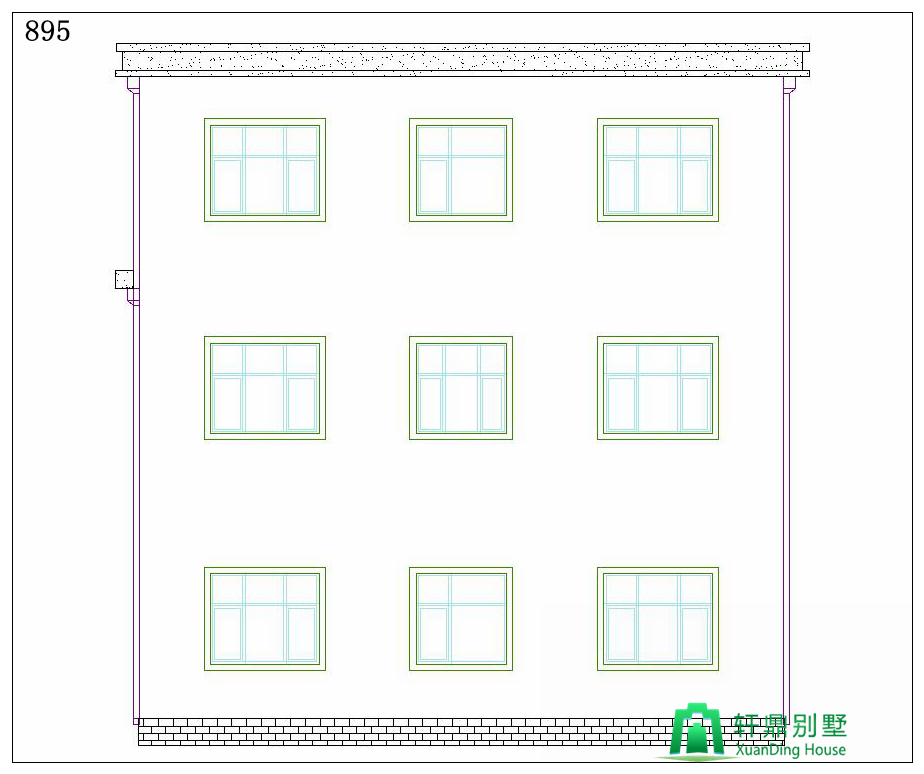

背立面图:
左立面图:
右立面图:
