图纸为A3施工激光蓝图+ A4高清效果图照片，不提供电子版，本套成品模板图纸已经完善，不做任何修改，如需定制修改设计请点击定制设计。

图纸介绍：

湖北武汉曾总农村三层欧式自建房别墅设计图，曾总是我们的老客户了，关注我们也有一两年的时间了，经常看我们发的各种房屋动态。今年曾总结合自家宅基地的需求，绘制了方案草图，供设计师做一个初步的参考，最终呈现出以下方案。这套别墅外观简约欧式设计，没有太多复杂的线条以及欧式构件，却又不失整栋别墅的大气，低调的配色，营造出一种低调沉稳的感觉。图纸包含了建筑、结构、排水、电气以及外观效果图。农村的施工队伍也照样施工，毫无压力。

设计功能：

☑ 占地尺寸：12*13米

☑ 占地面积：159.14㎡

☑ 建筑面积：417.81㎡

☑ 建筑结构：砖混结构

☑ 造价估算：40-45万

☑ 一层建筑面积（包含外墙）：159.14㎡

注：占地面积为一层建筑面积（平面图有标注）+外部台阶或连廊的面积，面宽为东西两墙（包括墙体厚度） 的距离，进深为后墙到门楼柱子前端的距离。

施工参数：
建筑层数：地上3层，建筑总高度（到屋脊高度）：12.934米，建筑面积：417.81平方米。
结构体系：砖混结构，抗震设防烈度七度，屋面为现浇混凝土屋面。
楼层层高：一层层高3.6米，二层层高3.3米，三层层高3.3米。

后期效果图：

侧面效果图：

俯视效果图：

背面效果图：

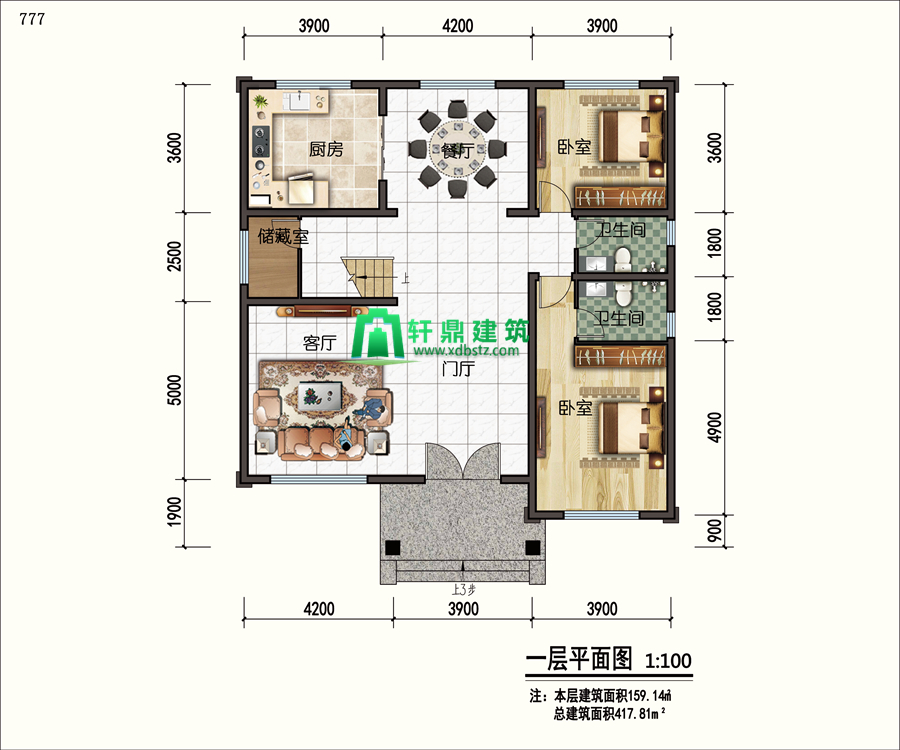

一层平面图：一层设有客厅，厨房，餐厅，储藏室，卧室，卫生间，卧室（卫）。一楼带有老人房并配有独立卫生间，方便老人日常起居，以及一间客卧，方便客人的住宿。餐厅厨房仅相连，上菜方便。为了更好地利用本层的空间面积，还设立了储藏室，收纳平时的工具等杂乱物品。

二层平面图： 二楼设计了四间卧室，以及一间书房。其中一间卧室配有卫生间以及阳台可做主卧，书房可供孩子日常学习，不受外界打扰，有安静的学习氛围。并设有公共的活动厅以及阳台，方便日常家人的交流娱乐以及玩耍。

三层平面图： 三楼的布局和二楼基本相同。同样设有四间卧室，以及一间独立的书房，休息和工作生活都有独立的空间，不被打扰。露台的设计方便了观赏风景、种植花草以及晾晒衣物等。

正立面图：

背立面图：

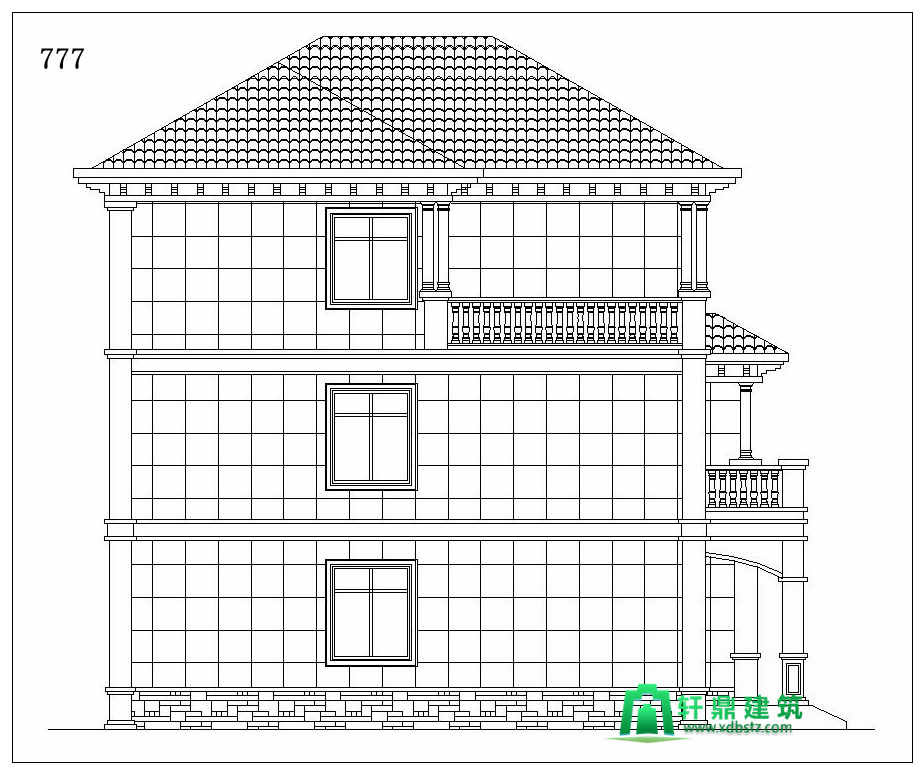

左立面图：

右立面图：
