图纸介绍：

本户型为二层带露台自建小别墅，外观简单大方，中式风格，户型合理，是一款永不过时的小别墅。

设计功能：
一层：客厅、厨房、餐厅、门厅、卧室2（带卫生间）、灶台、设备房、储藏室。
二层：卧室（带卫生间）、卧室、客房、卫生间、棋牌室、露台、休息厅。

施工参数：
建筑层数：地上2层，建筑总高度（到屋脊高度）：9.602米，建筑面积：258.28平方米
结构体系：砖混结构，抗震设防烈度七度，屋面为现浇混凝土屋面。
楼层层高：一层层高3.8米，二层层高3.3米。

图纸详情：

建 筑 图：
建筑施工总说明、各层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、节点大样图等...

结 构 图：
结构设计总说明、基础平面布置图、基础施工详图、各层梁平法施工图、各层板配筋图、楼梯配筋图、节点配筋图等...

给排水图：
给排水设计总说明、各层给排水平面图、屋顶给排水平面图、给排水系统图等...

电 气 图：
电气设计说明、配电系统图、弱电系统图、各层照明平面图、各层插座平面图、各层弱电平面图、接地平面图、屋顶防雷平面图等...

正面效果图：

侧面效果图：

俯视效果图：

背面效果图：

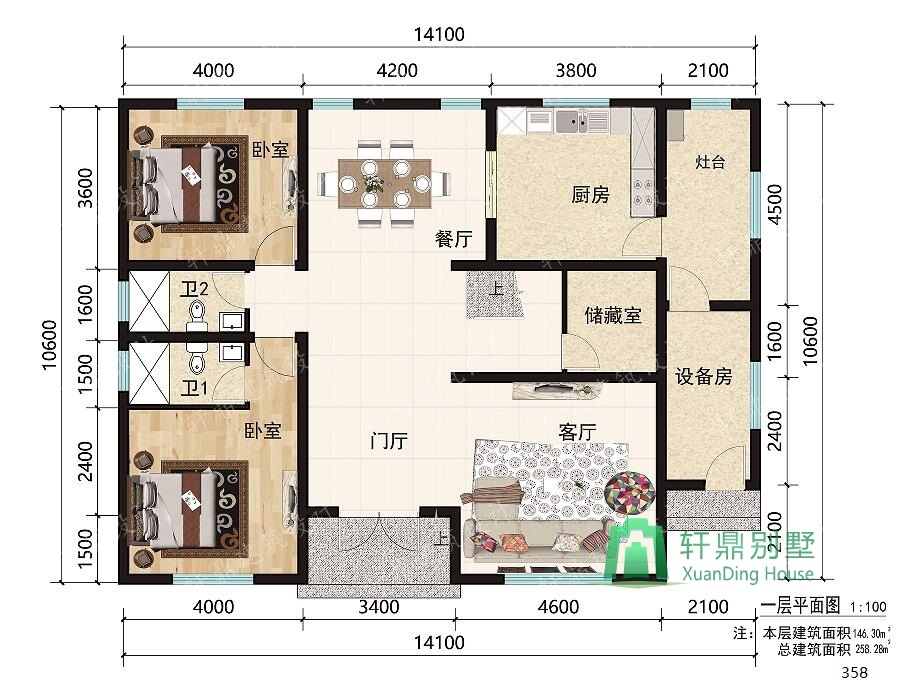

一层平面图：

二层平面图：

正立面图：

背立面图：

左立面图：

右立面图：

图纸为A3施工激光蓝图+ A4高清效果图照片，不提供电子版

    本套图纸经过我公司各专业注册工程师依照国家建筑行业标准设计、修订、审核，已经完全达到国家规范设计标准要求，我们所有的图纸均为施工蓝图，严格按照设计院标准出图，每一套图纸均盖有公司设计公章，盖有设计公章即对别墅设计图纸结构安全负终身责任制，业主朋友可以放心购买，安心建房。

    图纸质量决定图纸价格，我们相信高质量的图纸带给建房者的是事半功倍的效果，而有的粗制滥造的设计图纸，带来是大量的施工问题、重复的建材投入、不安全的结构、以及错误百出的细节等等，所以请建房的朋友能慧眼识图，相信轩鼎的实力。

特别说明：我们的这套成品图纸不包修改和调整，因为图纸调整是牵一发动全身，改图甚至比重新设计还要复杂和花费精力，所以我们的图纸都不做修改。

    图纸非常详细，若是您喜欢本套风格的设计图，但是图纸尺寸和房间功能不符合实际建房要求，这个可以联系我们这里的主创设计师刘工来按需定制设计，这套全套施工图及效果图设计下来是5000的设计费用，若是地基尺寸正好吻合的也直接购买这个成品图纸的话，这套成品图纸价格是598元，我们的咨询电话：0536-3385581 微信为13963655595。
